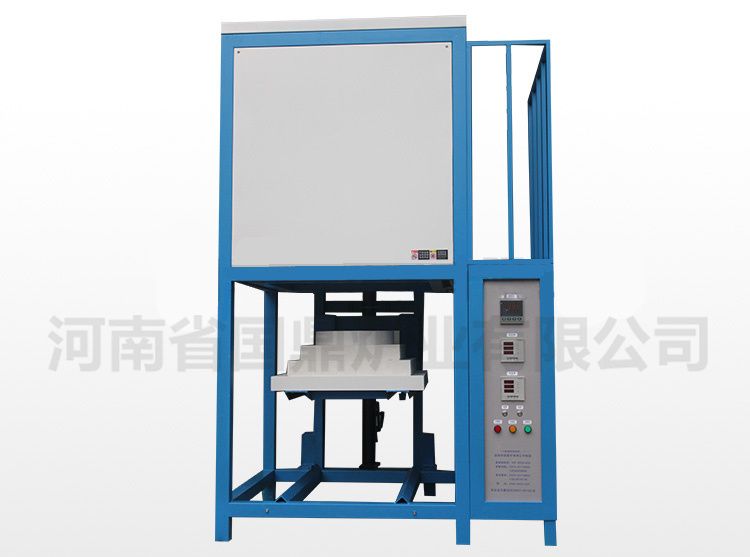

高溫熔塊爐的電氣控制系統故障排查：從現象追蹤到根源治理的系統化方案

高溫熔塊爐的電氣控制系統是設備運行的重要系統，其穩定性直接決定了生產節拍與產品質量。電氣故障具有突發性強、隱蔽性高、連鎖反應顯著等特點，輕則引發工藝參數波動，重則導致設備停機甚至安全事故。故障排查需突破“頭痛醫頭”的局限，建立從現象識別、信號追蹤到根源治理的全流程解決方案，融合傳統診斷工具與智能分析技術，構建預防性維護體系。

一、電氣故障的典型特征與深層誘因

電源鏈異常

表現：設備無規律重啟、變頻器報過壓/欠壓故障。

根源：三相不平衡度超過2%會引發磁偏損耗，諧波總畸變率（THD）超過5%可能導致電源模塊過溫保護。某企業曾因諧波治理缺失，導致年度電源模塊更換率高達47%。

傳感器信號畸變

表現：溫度顯示值與實際偏差超10℃，壓力變送器輸出波動。

根源：熱電偶補償導線接觸不良會產生0.5-2℃/h的溫漂，壓力傳感器膜片疲勞會導致非線性誤差擴大至初始值的3倍。

通信網絡中斷

表現：HMI畫面數據凍結、PLC與遠程IO通信中斷。

根源：工業以太網交換機端口誤碼率超過10??時，數據包重傳率激增，可能引發通信環網自愈失敗。

執行機構失控

表現：調功器輸出異常、電磁閥誤動作。

根源：晶閘管觸發脈沖丟失會導致加熱功率波動超±15%，電磁閥線圈絕緣電阻低于10MΩ時，潮濕環境可能引發短路。

二、智能化排查工具的技術突破

多方面信號分析儀

集成四通道示波器、頻譜分析儀與協議解碼功能，可同步捕捉電壓、電流、脈沖序列及通信報文。通過解析Modbus TCP報文重傳次數，可精準定位網絡擁塞節點。

熱成像電氣診斷

使用高分辨率紅外熱像儀掃描控制柜，端子排溫升超過環境溫度15℃時，預示接觸電阻異常。某案例通過該技術發現斷路器觸點氧化，避免了一次計劃外停機。

電機矢量分析儀

針對變頻器驅動的循環風機，通過分析電流諧波成分與轉矩脈動，可診斷電機軸承磨損或氣隙偏心。實驗表明，軸承故障會導致5次諧波電流增幅達300%。

三、結構化排查流程

現象凍結與信息采集

記錄故障發生時刻的HMI畫面、PLC錯誤代碼及操作日志。

使用便攜式數據記錄儀捕獲故障前后10秒的電氣參數波形，分辨率需達到1μs級。

信號追蹤與隔離測試

采用“二分法”切斷控制回路：例如，當懷疑溫度控制異常時，可臨時切換至手動模式，若故障消失，則鎖定自動調節回路。

對疑似故障模塊進行“離線體檢”：將PLC模塊移至測試臺，通過信號發生器模擬輸入，觀察輸出響應是否符合I/O特性曲線。

根源定位與驗證

對傳感器進行“三步校驗法”：首先比對現場顯示值與標準源輸出，其次檢測信號調理電路增益，驗證A/D轉換精度。

執行機構采用“負載模擬法”：使用電子負載替代實際執行器，驗證驅動電路輸出特性。

四、預防性維護策略

電氣環境治理

安裝有源諧波濾波器（APF），將總諧波畸變率（THD）控制在3%以內。

控制柜內配置智能溫濕度控制器，當相對濕度超過60%時自動啟動除濕模塊。

關鍵部件壽命管理

對電容、繼電器等壽命件建立“健康檔案”：電解電容ESR值超過初始值2倍時強制更換，繼電器機械壽命達到10?次時列入備件清單。

實施“預測性更換”：通過分析歷史故障數據，對變頻器風扇、接觸器觸頭等部件實施周期性輪換。

通信網絡冗余設計

采用環網拓?fù)浣Y(jié)構，確保單點故障不影響整體通信。

部署網絡健康監測系統（NHM），實時統計延遲、抖動、誤碼率等指標，當QoS參數劣化時自動觸發路由優化。

五、前沿技術融合方向

數字孿生輔助診斷

構建電氣系統數字孿生模型，通過實時映射控制邏輯與物理狀態，實現故障的“預見性報警”。某企業應用該技術后，故障響應時間縮短了73%。

AI驅動的異常檢測

訓練LSTM神經網絡模型，基于歷史數據學習電氣參數的正常波動范圍。當實時數據偏離預測區間超過3σ時，自動生成診斷報告。

高溫熔塊爐電氣控制系統的故障排查需從“被動搶修”轉向“主動預防”。通過結構化流程定位故障根源，以智能化工具提升診斷精度，再輔以全生命周期維護策略，可顯著降低非計劃停機率。未來，隨著邊緣計算與AI技術的深度融合，電氣系統將具備“自感知、自決策、自修復”能力，為高溫工業裝備的智能化轉型奠定堅實基礎。
