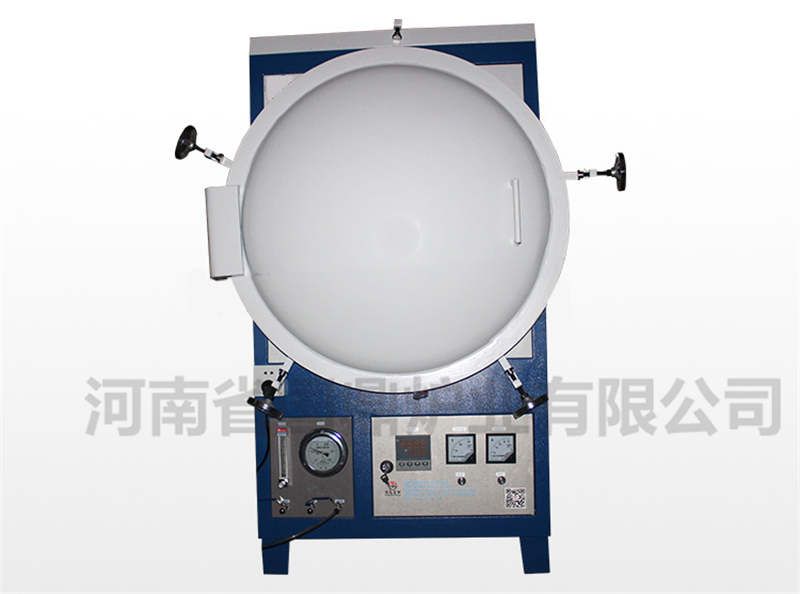

真空氣氛爐的溫度控制不穩定的原因及解決對策重點

真空氣氛爐的溫度穩定性是工藝重復性的核心保障，其波動問題往往源于多因素耦合作用。相較于單一維度的故障排查，現代解決方案需構建“硬件-軟件-工藝”三位一體的防控體系，從根源上消除溫度漂移的誘因。

一、溫度失穩的深層誘因：從顯性表象到隱性機理

硬件系統缺陷

傳感器漂移：熱電偶在高溫真空環境下易發生成分偏析，導致測溫滯后與零點漂移。某研究顯示，B型熱電偶在1600℃運行1000小時后，誤差可達±3℃。

加熱元件劣化：硅鉬棒電阻率隨使用時間呈非線性上升，造成功率輸出偏差。典型表現為升溫速率逐次衰減，溫度過沖量增加。

機械結構變形：爐體熱膨脹導致測溫點位移，形成溫度場分布的時空錯位。在立式爐中，1mm的傳感器位置偏差可使軸向溫差擴大40%。

外部干擾滲透

電源質量劣化：電網諧波通過加熱回路產生紋波電流，引發功率振蕩。某企業實測顯示，總諧波失真度（THD）每上升5%，溫度波動幅度增加0.8℃。

真空泄漏擾動：微量氧滲入改變材料表面輻射率，造成紅外測溫系統誤判。實驗表明，1×10^-3Pa級的漏率可使表觀溫度虛高5-10℃。

控制邏輯缺陷

模型失配：傳統PID算法無法應對爐內熱容的時變特性，在裝爐量變化時出現持續震蕩。

耦合干擾：氣氛流量調節與加熱控制缺乏解耦，氣體切換瞬間產生10-20℃的溫度突降。

二、系統化解決方案：從被動校正到主動抑制

硬件層面的強化改造

雙傳感器冗余設計：主測溫通道采用鉑銠30-鉑銠6熱電偶，輔以S型熱電偶進行交叉驗證。通過卡爾曼濾波算法融合雙通道數據，將測量噪聲抑制至0.1℃級。

加熱元件分組控制：將爐膛劃分為多個獨立加熱區，采用移相調功技術實現功率的精細分配。某半導體廠商通過該方案將晶圓均溫性提升至±0.5℃。

機械補償機構：在爐體關鍵部位安裝形狀記憶合金（SMA）驅動的微調裝置，通過實時補償熱變形維持測溫點位置精度。

電源系統的凈化升級

有源濾波器（APF）：部署基于IGBT的諧波補償裝置，將電流THD控制在2%以內，消除功率振蕩根源。

隔離變壓器：采用法拉第屏蔽結構變壓器，阻斷共模干擾傳導路徑，提升控制回路信噪比。

控制算法的智能進化

自適應模型預測控制（AMPC）：通過在線辨識爐體熱容參數，動態調整控制時域。在裝爐量變化50%的工況下，仍能保持溫度過沖量<2℃。

前饋-反饋復合控制：建立氣氛流量-加熱功率的映射模型，在氣體切換瞬間預調輸出功率，將溫度突降幅度控制在1℃以內。

神經網絡補償器：利用歷史數據訓練溫度預測模型，對傳感器漂移進行實時修正。某企業應用后，熱電偶年漂移量從±5℃降至±0.8℃。

三、預防性維護的體系構建

健康管理數字化

部署邊緣計算節點，實時采集加熱電流、真空度、冷卻水流量等參數，通過機器學習建立設備健康指數（EHI）。當EHI低于閾值時，自動觸發預防性維護工單。

關鍵部件壽命預測

對硅鉬棒建立電阻-溫度-時間三維模型，預測剩余使用壽命。結合工藝歷史數據，將計劃性更換周期延長30%。

工藝適配性驗證

開發虛擬爐膛仿真平臺，在數字孿生環境中驗證新工藝的溫度控制策略，避免實際生產中的參數震蕩。

溫度控制技術的演進將呈現兩大趨勢：一是材料科學的突破，如碳納米管加熱體的應用將使溫度響應速度提升5倍；二是控制理論的創新，基于強化學習的智能控制器可實現工藝參數的自主優化。解決重點正從單點改進轉向系統重構，在提升控制精度的同時，構建更具韌性的工藝保障體系。
